напыления AP 200
Непревзойденный контроль процесса напыления
Высокая повторяемость качества напыления
Установка плазменного напыления AP 200
Система относится к последним поколениям комплексов для газотермического напыления. Идеально вписывается в современные автоматизированные или роботизированные системы нанесения покрытия и позволяет получить непревзойденный контроль процесса, гибкость и высокую повторяемость качества напыления.

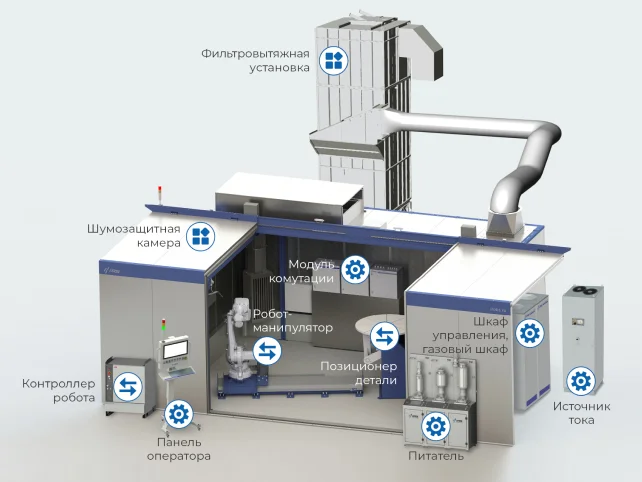

Структурная схема установки AP 200
Программное обеспечение IRS MultiCoat™
IRS MultiCoat™ — профессиональное программное обеспечение для процесса газотермического напыления — позволяет управлять несколькими процессами газотермического напыления на одной модульной программной платформе. Позволяет увеличить производительность, используя надежную, универсальную и непревзойденную систему управления технологическим процессом.
Основные функции программного обеспечения
- Графический интерфейс оператора с визуализацией параметров процесса
- Возможность сохранения и вызова программ
- Система контроля и записи текущих параметров процесса в режиме On-line
- Библиотека пистолетов напыления с возможностью выбора требуемого
- Контроль работы и управление внешними модулями: робот, ФВУ, холодильная установка и т.д.
- Система контроля и планирования сервисного обслуживания
- VPN подключение для удаленной диагностики системы
- Многоуровневая система доступа: оператор, инженер-технолог, сервисный инженер
- Счетчики расхода потребляемых ресурсов на деталь/общий
Описание основных компонентов

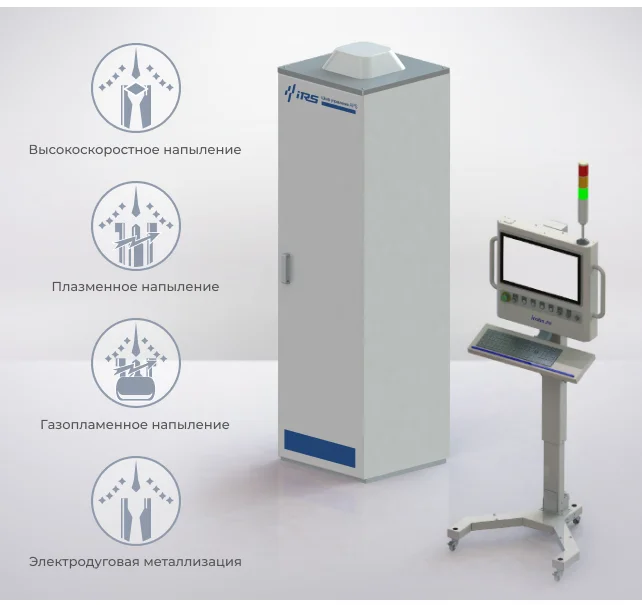

HMI панель оператора
- Цветной сенсорный дисплей оператора
- Диагональ экрана до 22″
- Три вида исполнения: на подвесном кронштейне, на панели шкафа управления, ввиде отдельной переносной стойки
- Кнопки экстренного отключения
AP 200 шкаф управления
- Управление процессом с помощью современного PLC
- Цифровое подключение компонентов
- Класс защиты — IP55
- Источник бесперебойного питания
AP 200 газовый шкаф
- Цифровое подключение
- Массовые расходометры для технологических газов (высокая точность контроля)
- Встроенные регуляторы давления
- Датчики давления для газов
- Микрофильтры газов
- Трубки и фитинги из нержавеющей стали
- Датчик утечки горючих газов
AP 200 плазменный источник
- Цифровое подключение через Ethernet
- Высокоэффективный и сверхмощный инверторный источник
- Версия AP-200/80 и AP200/50
- Максимальная выходная мощность 80 кВт (1000 АDC/80 VDC)
- Максимальная выходная мощность 100 кВт (500 АDC/200 VDC)
- Другие параметры источников — опция
- Продолжительность включения 100%
- Блок для работы с каскадными плазматронами
- Токи без пульсаций
- Класс защиты — IP21
- Класс защиты — IP44 (опция)
AP 200 порошковый питатель
- Цифровое подключение
- Массовые расходометры для транспортирующего газа
- Тип питателя — волюметрический
- Гравиметрическая подача порошка (г/мин) — опция
- Количество порошковых колб — 1/2/3 шт.
- Объем колбы — 1,5л/5л.
- Исполнение колб для работы под высоким давлением
- Модуль подогрева порошка — опция
- Функция перемешивания порошка
Холодильная установка
В процессе напыления пистолет генерирует высокую тепловую мощность, что требует применения для него дополнительного водяного охлаждения. Для этих целей применяются холодильные установки, специально разработанные для процессов газотермического напыления. Данные холодильные установки имеют компактную конструкцию и обеспечивают максимальную производительность при минимальной занимаемой площади.
Применяемые плазматроны
Установка может использовать один или несколько плазматронов в зависимости от поставленной задачи. В системе управления предустановлены параметры работы для каждого плазматрона, что позволяет предотвратить его преждевременный выход из строя из-за неправильной эксплуатации.
Плазматрон F4XL/F490XL
Наиболее распространённый в мире плазматрон, способен закрыть большинство задач с применением процесса плазменного напыления. Плазматрон выпускается в двух исполнениях: с углом напыления 180° и 90°.
Используемые горючие газы | Аргон, водород, азот |
Выходная мощность | 55 кВт |
Плазматрон SG100
Плазмотроны SG-100 обеспечивают высокое качество покрытия. Рассчитан на мощность до 80 кВт. Подвод порошка осуществляется внутрь плазматрона, что обеспечивает более эффективную теплопередачу.
Используемые горючие газы | Аргон, водород, азот |
Выходная мощность | До 80 кВт |
Плазматрон TP210
Специализированный плазматрон, имеющий многосекционный анод, позволяющий реализовать технологию каскадной дуги. Данный плазматрон позволяет получить высокую производительность и стабильность процесса в широком диапазоне рабочих параметров.
Используемые горючие газы | Аргон, водород, азот, гелий |
Выходная мощность | до 130 кВт |
Плазматрон F1 45/90
Наиболее распространённый плазматрон для напыления внутренних поверхностей. Хорошо зарекомендовал себе во времени, прост в обслуживание и эксплуатации.
Используемые горючие газы | Аргон, водород, азот |
Выходная мощность | 25 кВт |
Длина плазматрона* | 2450 / 600 мм |
Минимальный внутренний диаметр для напыления | 75 мм |
Исполнение угла напыления плазматрона | 45 / 90° |
Плазматрон 2086A
Плазмотроны 2086A разработан для напыления внутренних отверстий. Рассчитан на мощность до 30 кВт.
Используемые горючие газы | Аргон, водород, азот |
Выходная мощность | 30 кВт |
Длина плазматрона* | 305 / 610 / 914 / 1219 мм |
Минимальный внутренний диаметр для напыления | 75 мм |
Исполнение угла напыления плазматрона | 45 / 90° |
Дополнительное оборудование

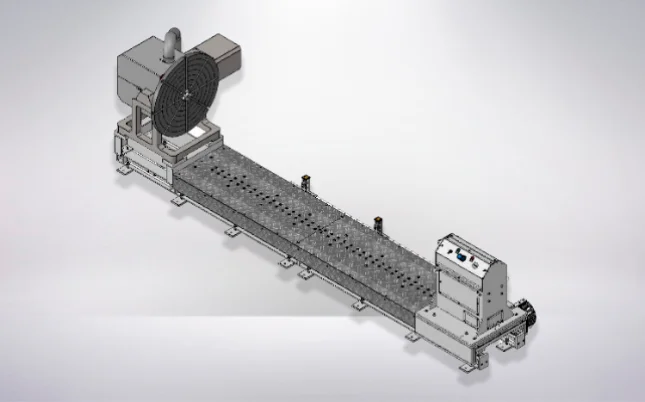

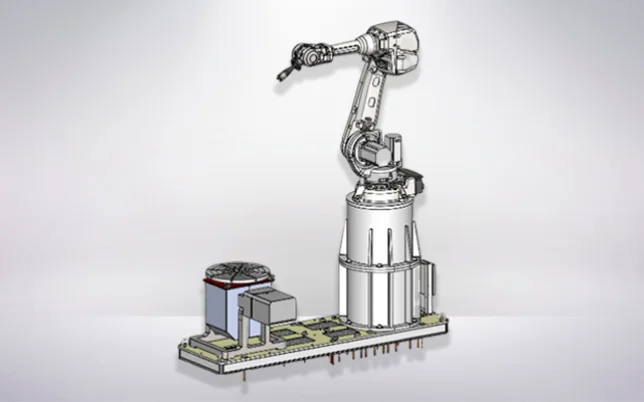

Как правило, система напыления включает в себя основное оборудование для нанесения покрытия, а также все необходимые периферийные компоненты, такие как шумозащитная камера, промышленный робот, позиционеры, фильтровентиляционная установка и т.д. Конечная конфигурация каждой системы напыления зависит от конкретной технологической задачи и требований Заказчика. Наша компания обладает большим опытом проектирования и внедрения промышленных систем напыления «под ключ». Мы обладаем собственным производством, расположившимся на площади более чем в 5500 кв. м, несколькими конструкторскими бюро, отделом АСУ. Уже более 10 лет мы разрабатываем комплексные системы газотермического напыления, предоставляя Заказчикам наилучшие решения, отвечающие самым современным требованиям промышленного производства.
